确保网络通信及自动化可靠性方面,华为给了澳电极大的信心,另一方面,公司的运作效率得到很大提升。

澳门是一个国际自由港,是世界人口密度最高的地区之一,也是世界四大娱乐城之一。其著名的轻工业、旅游业、酒店业和娱乐场使澳门长盛不衰,成为全球最发达、富裕的地区之一。2017年,澳门本地生产总值达4042.0亿澳门元。较高的人口密度和发达的娱乐产业,使得澳门耗电量巨大,据悉,2017年,澳门电网最高负荷首次超过100万千瓦。也给澳门的电力机构带来了新的機遇。


被委以重任的澳电SDH网

澳门电力股份有限公司(Companhia de Electricidade de Macau - CEM, S.A.),简称澳电(CEM),是拥有在澳门特别行政区的输送、分配及出售高、中和低压电力的公共电力服务专营机构。澳电亦拥有发电设施。澳门的输电网由23座主变电站、7座客户高压开关站,以及长达299公里的66千伏、110千伏及220千伏高压电缆所组成。澳门电网通过两个110千伏联络通道和两个220千伏联络通道和中国南方电网互联。11千伏的中压配电网是由40个客户开关站及1480个客户变电房(11千伏/400 伏特)连接718公里长的电缆组成。低压配电网则由854公里长的电缆组成,而公共照明电网由529公里长的电缆及约15000台路灯所组成。澳电几乎所有的电网由地下电缆构成。

澳电的生产系统业务通过SDH(Synchronous Digital Hierarchy,同步数字体系)网络连接,不仅包括继电保护、监控与数据采集(SCADA)、变电站模拟电话等传统业务,还有很多基于IP的业务,如PQMS(电力设备监控系统)、REMS(远程电力计量服务)、HVRTU远程诊断/工控机、CCTV、IP电话等。澳电的SDH网络不仅连接了澳门地区所有高压变电站、发电厂和控制中心,还与南方电网SDH网络连接。

应对业务IP化挑战

鉴于未来澳电将有更多的IP业务运行在SDH网络上,如智能计量系统(AMI )、视频监控等,对带宽和传输效率要求高,原有网络容量已经不足以支撑智能电网业务的发展需求;原网络从2008年开始投入使用,技术和设备已无法满足新业务及新业界标准对网络可靠性的要求;此外,原网络的设计也无法支撑更多业务在网络上运行,整体网络隔离不足,业务间得不到有效的隔离与保护。

因此,澳电需升级当时的SDH网络,满足未来业务扩展的需求;实现网络的逻辑划分,独立运行不同业务;提高网络的可靠性,以使网络不存在单点故影响系统运行的情况;提供网络故障快速恢复能力,满足业务对网络可靠性的要求,SDH保护倒换时间不超过50毫秒;提高网络安全能力,部署必要的网络安全设备实现安全防护。

华为承载解决方案根据业务、数据承载、带宽等不同需求,秉承创新的分区、分级、分层理念,利用WDM/OTN、Hybrid MSTP等光传输设备组网,根据电网结构、电压等级、区域互联情况,采用成熟的IP、SDH产品,建设与电网相适配的电力通信传输网,承载调度电话、远动和数据信号、远方保护信号、办公自动化等业务。严格的网络安全访问控制技术及统一网管系统,实现对网络的安全及业务管理。

鉴于华为解决方案的优势以及为全球65个国家的170多个电力客户服务的丰富经验,澳电最终选择华为帮助其升级电力通信网络,为数字化转型助力。

软硬搭配的输变电通信

华为输变电通信解决方案对于时延和抖动要求很高的差动保护等继电保护业务采用Hybrid MSTP的硬管道进行传送,它就像一条“专用快车道”,保证不“堵车”,以保障其业务的实时与可靠,实现单向时延小于5ms,双向时延差小于20μs。对于IP数据网的通道承载采用MPLS-TP软管道进行传送,承载保证灵活高效,极大限度地利用网络资源,并支撑IP业务的平滑扩展。

通过内置PCM单板,实现了设备“All in One”,使得电力传统低速业务(如传统的FXS/FXO接口电话)直接接入网络,减少设备堆叠与业务级联转换,简化了网络并提高了可靠性;配备了丰富的低速接口(原SCADA系统有很多低速率接口),无需额外的PCM设备,满足电力低速业务统一接入,节约机房空间及投资;此外,还解决了之前的PCM设备和其他网络设备无法统一管理问题。

可靠的高速IP网络

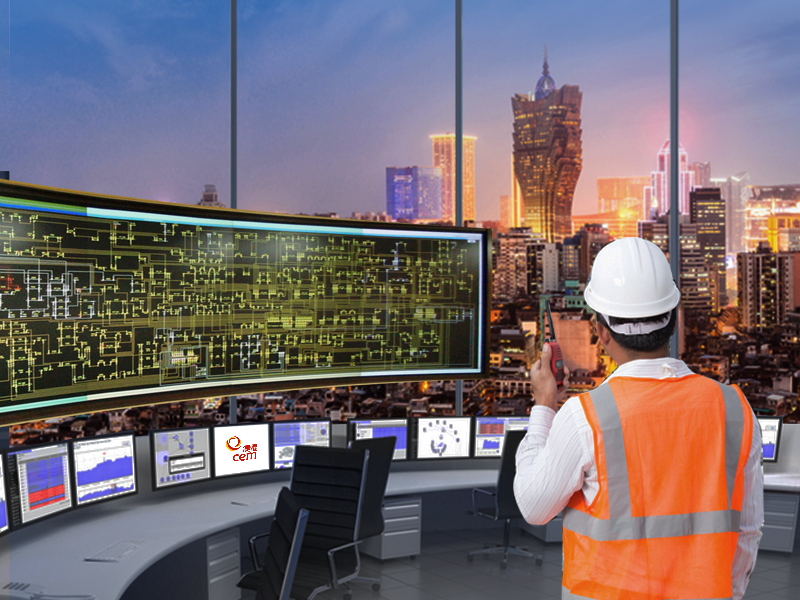

澳电有两个主要的站点,分别是调度中心和备用调度中心,它们是信息的核心,承接关键业务系统,管理澳电的关键数据。控制用户访问、过滤报文安全、处理业务应用、计算信息、存储数据进行备份。

数据中心网络设计采用模块化架构,可扩展业务调整和发展。网络实现关键设备和链路的冗余备份。数据中心网络采用有效的安全控制策略,基于业务和权限对数据进行逻辑隔离,并采用物理隔离的方式保证重要业务数据的安全。每个主站点有两个高可靠、冗余设计的高性能数据中心级交换机,两个站点之间通过光纤直连。



华为智简云数据中心网络解决方案为客户提供敏捷网络部署、智能化网络运维、超宽互联和开放生态的下一代数据中心网络,并且面向行业场景提供模型化Fabric,支持按需自助灵活定制,快速完成行云数据中心网络方案的设计。根据澳电的容量、端口类型和数量,华为提供了数据中心核心CE交换机、GE接入以太网交换机,每个站点采用两个CE交换机进行数据中心互联。主站点核心交换机与园区核心交换机之间采用主从(Active-Standby)方式部署USG系列防火墙。园区核心交换机作为路由器,部署BGP路由协议。变电站中的每台交换机都有两条由园区核心交换机提供的等价路径路由,以实现IP网络的冗余。

澳电不同的系统(AMI、CCTV、REMS、PQMS)在生产区域逻辑上分离,通过USG系列防火墙进行跨区访问,其提供细粒度的应用层防护和业务加速,策略可以由管理员设置。NGFW防护的类型有:病毒、垃圾邮件、DDOS攻击、恶意流量检测等,生产区和办公区不能直接访问,只有指定的员工才有权限访问“数据交换区”进行数据交换,为澳电提供了简单、统一的网络安全保障。

照亮亚洲娱乐之都

华为为澳电提供了可靠、易扩展、易管理的电力通信传输网络,照亮了澳门这座美丽的亚洲娱乐之都。澳电网络整体容量及业务能力极大提高,满足各业务部门对当前及未来的需求;同时,避免旧网络可能带来的业务中断风险,安全及可靠性得到了极大的提高;同一张网络内各业务间隔离、自恢复能力极大提高,对网络的管理及监控能力持续提升。利用ICT技术升级基础架构后,澳电可以及时获取电网的全景信息并实现信息和电能的合理流动。华为为澳电提供的数据中心网络解决方案使得电网监控人员能够更清晰地“看到”整个电网的运行情况,从而实现精准控制和智能运维,比如及时发现故障预警并进行隔离和复电、根据需要调配资源进行匹配,以及进行有效资产维护等等。

澳门电力股份有限公司的电力系统调度部总监刘筱驹先生对华为提供的先进技术和优质服务给出了高度评价:“在确保网络通信及自动化可靠性方面,华为给了我们极大信心。另一方面,公司的运作效率得到很大提升,这对我们以更大优势融入大湾区的发展、实现‘亚洲领先的能源服务供应商’的愿景具有重要帮助。”



当前,澳门正积极打造"一中心一平台",即世界旅游休闲中心、中国与葡语国家商贸合作服务平台,参与粤港澳大湾区建设。世界上最长的跨海大桥港珠澳大桥的开通,将进一步促进澳门娱乐等产业的发展,用电量也将进一步增长。据电力部门预测,至2023年,澳门最大负荷需求将持续增长至约120万千瓦。期待未来,华为凭借数字平台的强大能力,能助力澳电和澳门其他企业深化数字化转型,共同将数字世界带入这座的"世界旅游休闲中心"。
